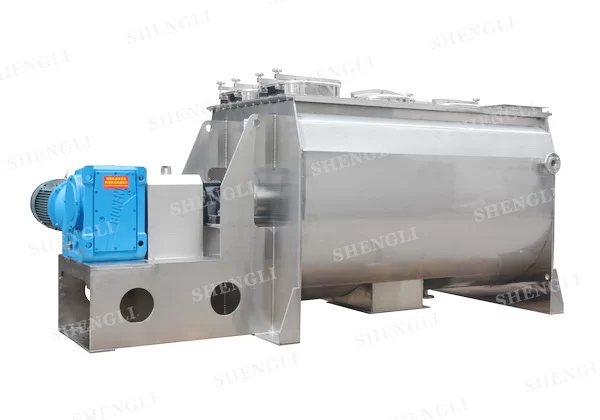

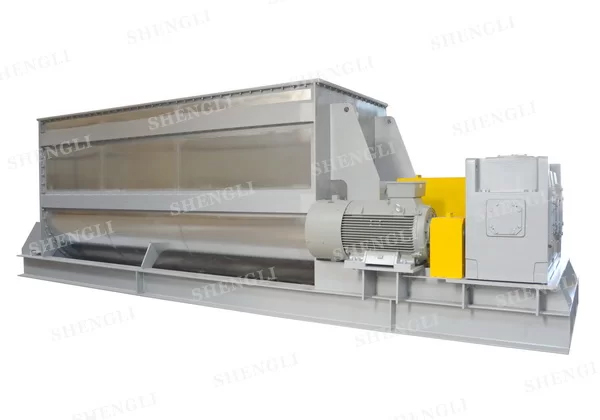

產品描述

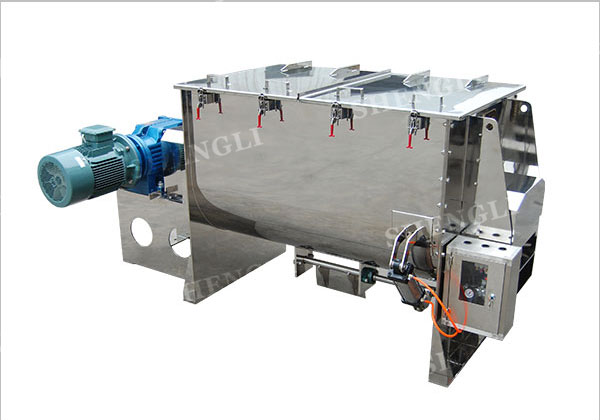

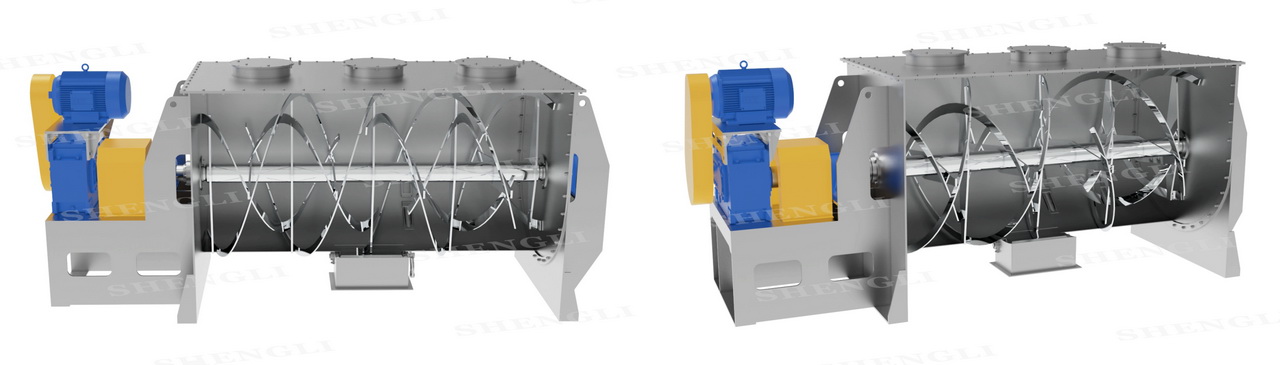

臥式螺帶混合機是一種通用型混合設備，能廣泛應用于各個粉體行業，核心為內外反向螺帶攪拌器，通過螺帶推動物料在水平筒體內做軸向對流與徑向擴散，實現粉體與粉體、粉體與顆粒、粉體添加液體的高效混合。其特點是混合速度快、混合均勻度高、適配物料廣、裝載系數高、能快速清理吹掃，可按徐加裝加熱/冷卻夾套或噴液裝置。筒體可設置成U型或圓形筒體，亦可配置電爐絲加熱以及感應加熱。

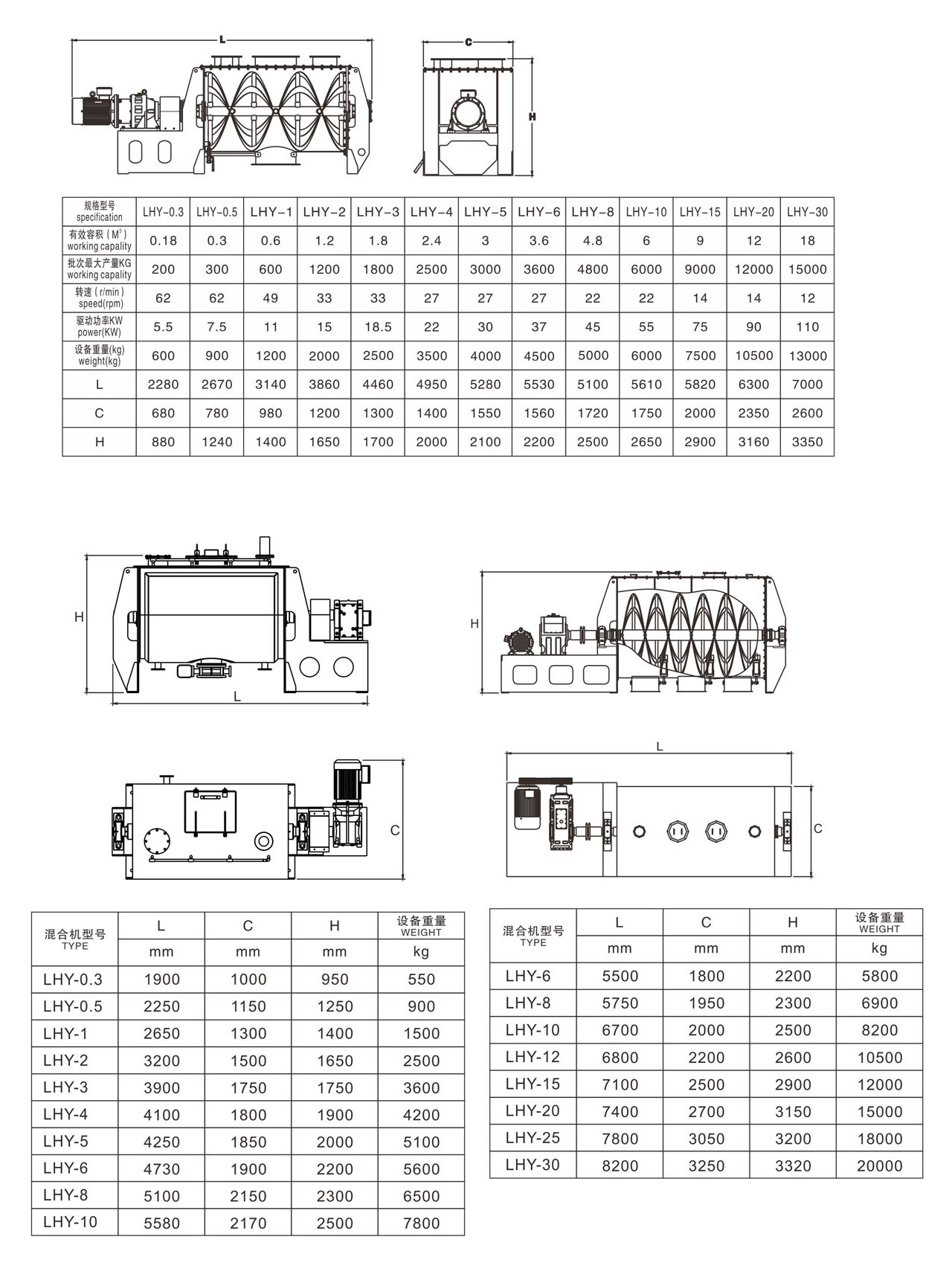

技術參數
設備全容積0.1-60立方米
每批次處理能力0.1~20立方米
每批次處理物料0.3~15噸
所用混合時間在3~15分鐘
設備材質可為316L、321、304、碳鋼、鈦材
一.選材方案
混合機可采用碳鋼、錳鋼、304不銹鋼、316L不銹鋼鋼、321不銹鋼以及其它材質的鋼材定制，并且不同材質也可以結合使用；
設備選材時區分：與物料接觸部分以及非與物料接觸部分；混合機內部還可以針對性增加如防腐、防粘結、隔離、耐磨等功能性的涂層或保護層；不銹鋼表面處理分噴砂、拉絲、拋光、鏡面等處理方式，并可分別應用于不同的使用部位；

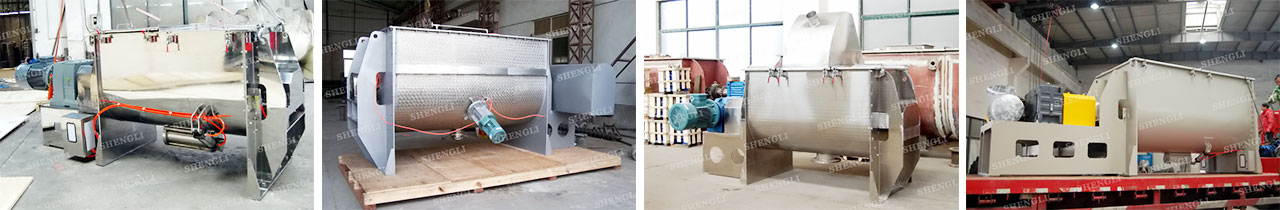

1:機體采用全不銹鋼制作，內、外表面均鏡面處理 2:機體采用全不銹鋼制作，內、外表面均亞光處理 3:機體采用與物料接觸部分為不銹鋼制作 4:機體采用碳鋼制作

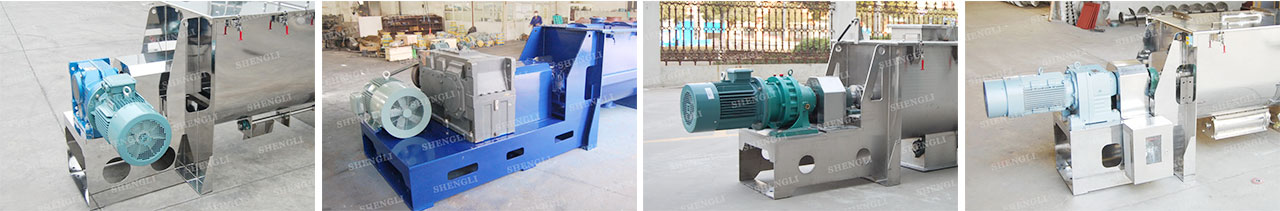

混合機根據物料性質、啟動方式、以及攪拌方式配置不同能力、不同功率、不同輸出轉速的驅動裝置。
驅動電機選擇有：普通電機、防暴電機、變頻電機、高效節能電機、高防護等級電機、以及異電壓下的電機；
常用的減速機：R、K、F系列齒輪減速機、擺線針輪減速機、通用型齒輪減速箱、行星齒輪減速器；
常用的連接方式：直聯式、皮帶輪連接、液力耦 合器連接。
混合機根據不同的物料性質可配置不同的攪拌器；
常規的物料混合分：不同粉料相互混合、同種物料批次混合、粉料添加少量液體混合、液體添加粉料攪拌至漿料、漿 料增稠或稀釋、顆粒料與粉料混 合、顆粒料與顆粒料混合、團塊料破碎混合、冷卻或升溫混合等。

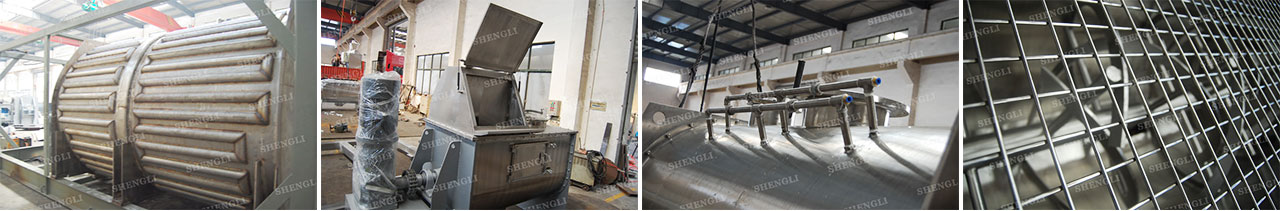

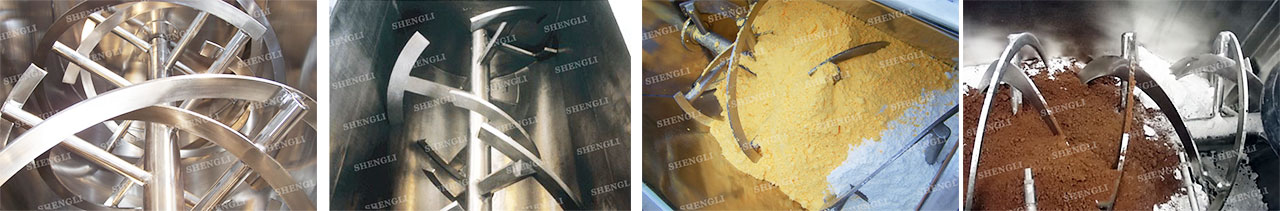

臥式混合機改裝的攪拌器可分：內外雙螺旋式、槳葉螺帶式、內外斷螺帶式、剃刀式等。

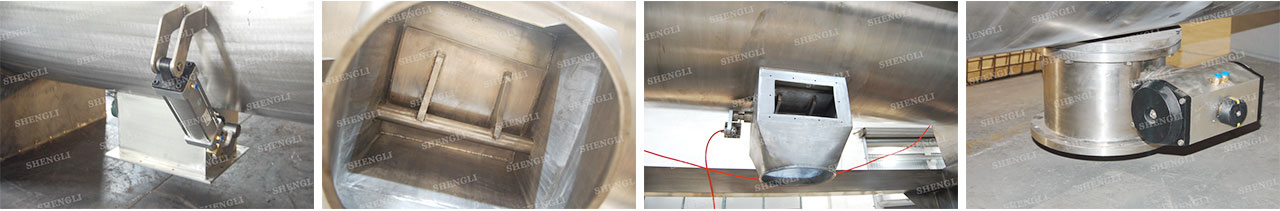

混合機常規配置氣動曲面翻板閥，當閥門關閉時，閥門的曲面翻板完全貼合筒體弧面，在攪拌過程中，沒有多余的攪拌死角，使混合物料更加均勻;閥門的驅動可區別為手動、氣動、電動三種;
供參考的閥門還有粉體球面閥、滾筒閥、梅花錯位閥、粉體蝴蝶閥、旋轉喂料閥等。

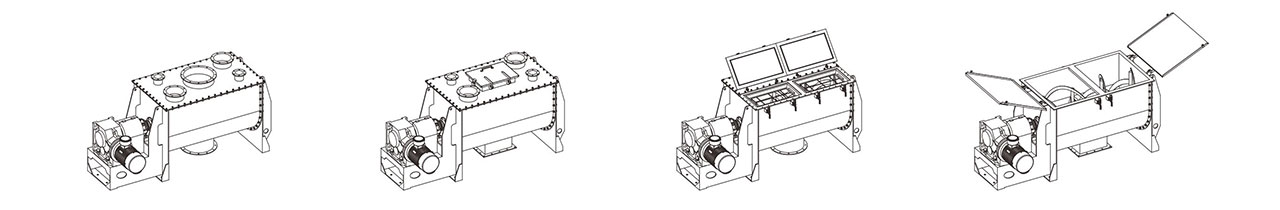

混合機的筒蓋上可設置不同形式的開口，滿足不同的工況下使用。
依照開口作用可設置人孔、清理門、投料口、排氣口、除塵口等，開口形式有法蘭式標準開口、快開式帶蓋門口;
混合機可設置 成筒蓋全開式，便于清理設備內部。
混合機可加裝多種組件使用，常用的有盤管蒸汽夾套、蜂窩式耐壓夾套、循環介質夾套、在線取樣閥、高速飛刀、磁選機、溫度探測、稱重系統、除塵凈化等組件;
混合機的夾套依照不同的熱源介質采用不同形式的夾套，可升溫可冷卻，最高溫度在250攝氏度內;
添加少量液體時，需配置噴液噴霧裝置，更有利于液體均勻的分散混合于主料內;
噴液系統由壓力源、儲液罐、噴頭三種基本組成模塊。

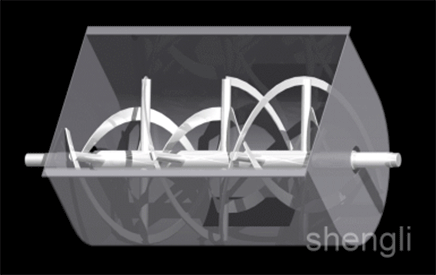

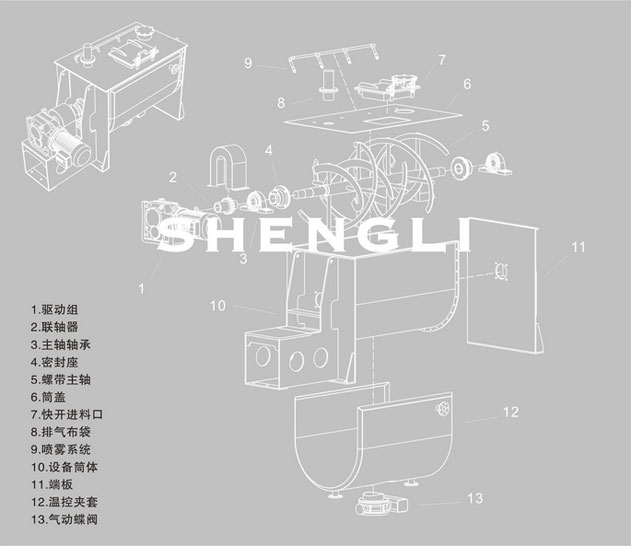

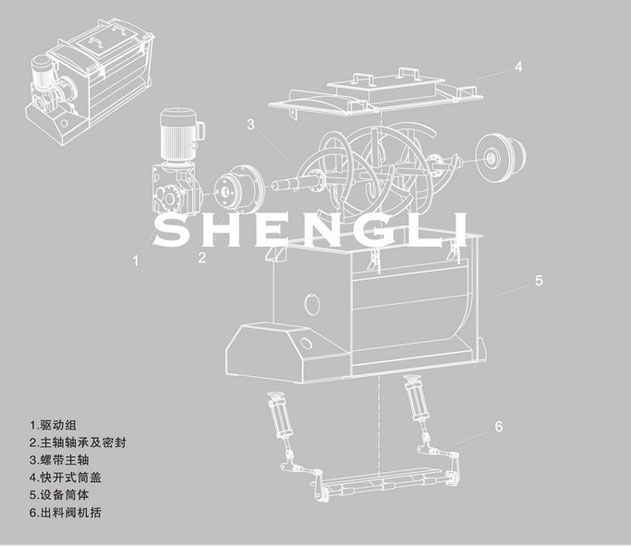

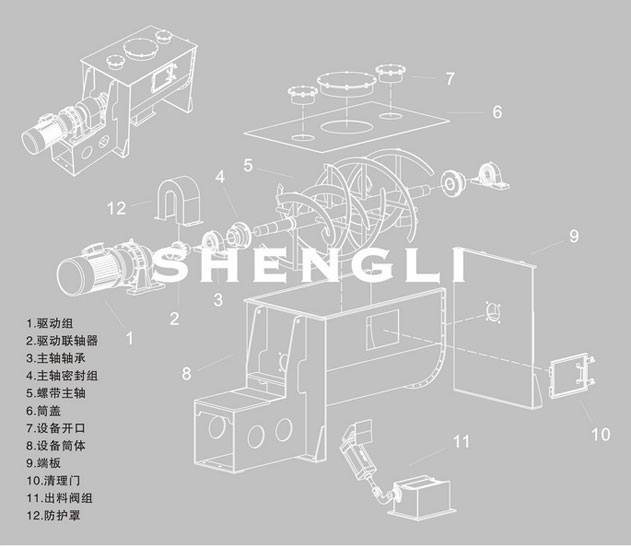

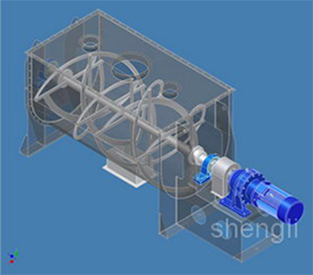

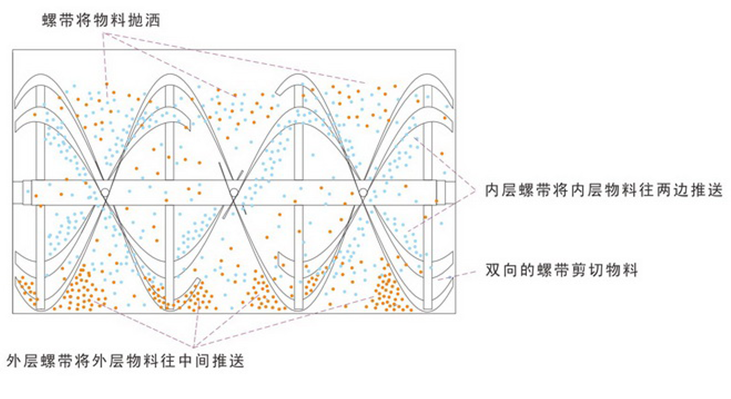

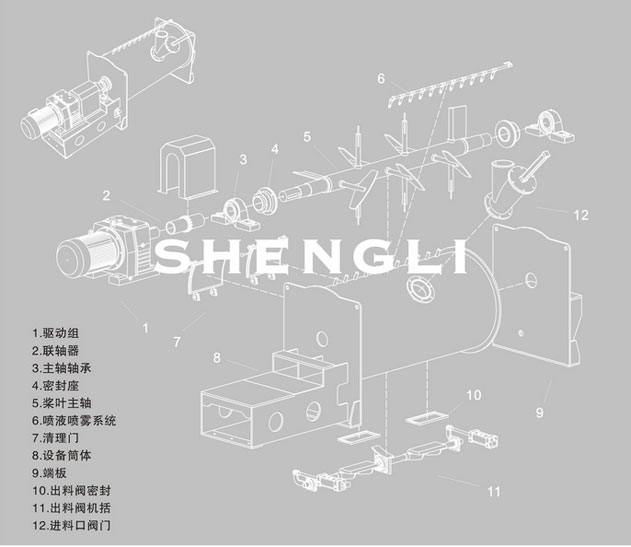

臥式螺帶混合機由混合倉、攪拌器、驅動裝置基本組成，U型管狀倉內安裝雙層異向螺帶盤繞的攪拌器軸，外螺旋帶在動力的驅 動下，其盤繞形式配合旋轉方向把物料從U型倉兩端向中央地帶推動， 而內螺旋帶把物料從中間向兩端推動，形成對流混合。 混合機臥式筒體底部中央開設出料口，外層螺旋帶的蝸旋結構配合主軸旋轉方向驅趕筒壁內側物料至中央出料口出料，確保筒體內物料出料無死角。
|
配置1：使用噸袋原料，行車吊裝，結合除塵器直接進行投料； 配置2：架設多層平臺，人工拆袋投料，混合出料后采用噸帶包裝機； 配置3：最簡易使用混合設備，直接投料直接放料，配置叉車裝卸料； 配置4：使用人工投料平臺，物料混合后螺旋提升入成品倉，下接包裝設備； 配置5：采用真空上料方式，地面投料，混合出料后采用噸帶包裝機； 配置6：多級真空上料輸送，混合儲存后，再進行包裝； 配置7：多層操作臺設計，貨梯送料，投料、倉儲、混合、儲存、包裝，一體塔式結構； 配置8：采用真空上料方式，地面投料，混合出料后采用噸帶包裝機； 配置9：真空上料機投料、混合、倉儲、包裝，上下一體結構； 配置10：人工投料、混合、倉儲、包裝，上下一體結構； |
 |
